引 言

     近年來，礦井安全事故頻發。在分析近期幾個煤礦特大事故時發現幾個共性問題：地面與井下人員的信息溝通不及時；煤礦事故發生后，搶險救災安全救護的效率低，搜救效果差 。為了在礦難發生后能夠迅速確認礦難位置和被困員工人數，以最快的速度開展?fàn)I救工作，保障礦工的生命安全，在礦井中布置基于高新技術的安全監控管理系統勢在必行。

     本文設計了1個基于CAN總線網絡和射頻識別技術的礦井定位系統，該系統可以實時地將礦井
下人員及礦車的當前位置通過CAN總線網絡傳送到位于地面的上位機，不僅可以掌握井下作業情況，而且一旦發生安全事故，可以立刻確定被困人員所處的位置及人數，以便迅速展開救援工作。

1 、RFID技術和CAN總線簡介

射頻識別(RFID，Radio Frequency Identification)技術是利用無線電波進行通信的一種非接觸式自動識別技術。射頻識別系統由讀寫器和電子標簽(Tag)組成 ，每個Tag具有1個全球唯一的ID號，可以與讀寫器進行無接觸的信息交換。根據射頻識別系統的工作頻率，可分為低頻(100—500 kHz)、中頻(10—15 MHz)、射頻(850—950 MHz)和微波(2．45—5．8 GHz)系統，不同的工作頻段影響系統的讀寫距離。按Tag的供電方式，可分為有源和無源兩類。

     有源Tag需要電源供電，讀寫距離遠，但使用不方便，價格高，壽命有限；無源Tag使用讀卡器天線發射的電磁波的能量，因此無源Tag的讀寫距離有限，但壽命長、體積小?；谠诘V井下使用的特殊環境，將Tag嵌人到礦工的安全帽或皮帶中，因此本系統使用無源Tag，增加其使用壽命。低頻和中頻系統對Tag的讀寫距離只有10 cm左右，射頻系統的讀寫距離可達7 m 左右，微波系統(主要使用有源Tag)可達幾十米。由于礦井下需要相對精確的定位信息，而且還要讀寫方便，本系統選擇工作在射頻波段，需要在礦井中每隔15m左右安裝1個讀寫器。

     CAN(Controller Area Network)總線最早由德國BOSCH公司提出，主要用于汽車內部測量與控制中心之間的數據通信。由于其良好的性能，廣泛應用于其他領域當中，并逐漸成為主要通訊手段。其主要特點有：國際標準的工業級現場總線，傳輸可靠，實時性高 ；傳輸距離遠(無中繼最遠10 km)，傳輸速率快(最高1 bit／s)；單條總線最多可接1 10個節點，并可方便的擴充節點數；報文為短幀結構并有硬件CRC校驗，受干擾概率小，數據出錯率極低；出錯的CAN節點會自動關閉并切斷和總線的聯系，不影響總線的通訊；非破壞性總線仲裁技術，可多節點同時向總線發數據，總線利用率高；總線上各節點的地位平等，不分主從，突發數據可實時傳輸；具有硬件地址濾波功能，可簡化軟件的協議編制；CAN—bus 總線系統結構簡單，性價比極高。當?shù)V井通訊網絡需求達到更遠的通訊距離(大于10 km)，或者終端數目較多(大于110個)時，安裝CANbridge網橋可以成倍地延長通訊距離，也可以成倍地增加CAN—bus網絡中終端設備的數目。而且在礦井中使用CAN總線網絡還有利于將礦井中相互獨立的各種類型系統互通，進行統一管理。

2、 礦井定位系統硬件設計

    礦井定位系統結構如圖1所示。本系統中監控器位于地面的監控室，通過CAN轉換卡與CAN總線相連，其上運行由Visual C++編寫的監控軟件，可以動態顯示礦工當前位于哪一基站附近，還可以向某些基站發出查詢命令，查詢某一員工當前位置；射頻讀寫器作為基站安裝在礦井中的已知位置，通過CAN總線與其他基站和監控器相連；礦工進入礦井時都要佩戴安全帽或腰帶(內嵌電子標簽)，并且電子標簽的ID已與監控系統信息相關聯。當通信距離長、基站節點數量多時，可以使用CANbridge延長CAN總線網絡。

圖1 礦井定位系統結構

    本系統使用的無源電子標簽是TI公司的RI—UHF—STRAP一08，其符合EPCglobal TM Gen2(v． 1．0．9)和ISO／IEC 18000—6c協議標準，內置192bit的存儲器(96bit的EPC存儲器、32bit的操作密碼、32bit的KILL密碼、32bit的Tag—ID存儲器)，工作在860～960MHz的頻段，但此頻段還未推出專用的讀寫器模塊，因此本系統的重點是射頻讀寫器的研制。讀寫器的結構如圖2所示。

    考慮到礦井中的設備需要防爆安全認證，本系統設計中盡可能地減少外圍芯片數量。MCU采用美國微芯公司的PIC1 8F4580單片機，此單片機集成了基于ECAN技術的CAN總線控制模塊、lO位A／D模塊、增強的通用串口模塊、32KB的增強型Flash存儲器等，內部資源豐富，簡化了系統設計。

圖2 讀寫器的結構

     射頻收發模塊使用AD公司的可編程射頻收發芯片ADF7020，工作頻率為431～478 MHz和862～956MHz波段，收發過程工作在半雙工方式，支持ASK／FSK／OOK／GFsK等多種調制方式。CAN總線驅動器使用的是致遠電子的通用CAN收發器芯片CTM8251A，此芯片將傳統的CAN總線驅動電路的光電隔離和CAN驅動器集成到一塊芯片，提高了通信的可靠性。

2．1 PICl8F458O與CTM825lA 的接口電路PIC18F4580帶有CAN控制模塊，支持CAN1．2、CAN2．0A、CAN2．0B協議，只需外接CAN驅動器即可實現CAN模塊的硬件設計，接口電路如圖3所示。CAN發器芯片CTM8251A具有DC 2 500 V隔離功能，符合ISO 11898標準，數據速率最高達1Mbps，具有自動熱關斷保護功能，并且未上電或欠壓節點不會影響CAN總線的正常工作。

圖3 CAN模塊接口電路

2．2 PIC18F4580與ADF7020的接口電路

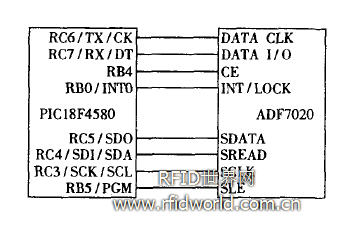

      圖4為MCU與射頻收發模塊的接口電路。PIC18F4580單片機通過ADF7020的串行數據輸入引腳SDATA向ADF7020發送編程控制字，控制其工作方式，并可以通過串行數據讀回引腳SREAD讀取ADF7020的工作狀態，SLE引腳作為控制字的鎖存信號。DATA I／O引腳是發送信號輸入和接收信號輸出分時復用引腳，收發工作在半雙工方式，因此MCU工作在半雙工的同步通信模式下，通過串行同步接口接收或發送數據。當ADF7020接收到一個來自天線的有效信號后，通過INT／LOCK引腳向MCU發出中斷信號。

圖4 PIC18F4580與ADF7020的接口電路

3 、系統的軟件設計

     本設計的編程環境是MPLAB IDE軟件并內嵌MPLAB—C18，可以支持C語言編程。系統的軟件主要分為PIC18F4580初始化、ADF7020初始化、CAN數據收發、讀卡器與電子標簽間的通信算法等部分。

     PIC18F4580初始化主要是對片內各個功能模塊的初始化，包括：CAN模塊初始化，USART模塊初始化，WDT初始化，設置各個端口的方向等。ADF7020初始化主要包括：設置晶振電路的接人方式，信號的調制／解調方式(ISO／IEC 18000—6c標準中使用ASK)，定義調制信號的調制輸出功率，打開VCO、PLL和輸入輸出時鐘等。在CAN數據收發程序中，讀寫器的MCU通過CAN總線向上位機實時發送讀寫器識別出的Tag的相關信息，而CPU接收來自上位機的控制命令數據，其流程圖如圖5所示。

     本系統要求讀寫器能夠識別到其覆蓋范圍內的所有Tag，但在讀寫器覆蓋范圍內的Tag會幾乎同時響應讀寫器的指令，這樣響應信號就會發生碰撞，導致通信失敗，讀寫器無法正確識別Tag。因此，讀寫器軟件系統要加人防碰撞算法，保證讀寫器能夠與電子標簽正確地交換信息。本系統使用支持ISO／IEC 18000—6c協議的電子標簽，規定使用基于概率類型的時隙隨機防碰撞算法。此算法的工作過程為：電子標簽進入讀寫器覆蓋范圍后進人Ready狀態；讀寫器發送Select命令和Query命令信號(開始一個新的Round周期)并監聽響應信號；電子標簽收到Query命令后將一個16位的隨機(或偽隨機)數(數值范圍為0000H～3FFFH，即共有多達215個時隙可供使用)裝載到時隙計數器中，進入Arbitrate狀態，當電子標簽每接收到一個QueryRep命令，時隙計數器就會進行減法操作(Query命令中規定了每次減的值Q，而且可以使用QueryAdjust命令修改先前的Query命令規定的Q值)；

圖5 CAN收發程序流程圖

     當計數器減為0時電子標簽就進入Reply狀態，此時向讀寫器發出一個16 bit的(偽)隨機數作為應答信號；如果電子標簽收到一個有效的ACK信號(正確包含自己向讀寫器發送的16 bit隨機數)，那么電子標簽就會進入Acknowledged狀態，否則如果沒有收到正確的ACK，則表明發生碰撞，返回Arbitrate狀態；在確認狀態中，電子標簽向讀寫器發送包含自己的PC(Protocol Contro1)、EPC(Electronic Product Code)和16bit的CRC校驗等字段的信息；此后讀寫器向電子標簽發出Read命令，可以讀Tag的EPC和TID 的部分或全部內容；讀取后Tag又回到Ready狀態。

讀卡器與電子標簽間的通信算法流程圖如圖6所示。
      由于ISO／IEC 18000—6c協議使用基于概率類型的時隙隨機防碰撞算法，與ISO／IEC 18000—6a協議的ALOHA算法 和ISO／IEC 18000—6h協議的自適應二進制數算法相比，由于時隙隨機防碰撞算法在Tag中使用時隙計數器進行防碰撞，大大簡化了讀寫器CPU的編程工作，并提高了讀寫器的工作效率。

圖6 讀卡器與電子標簽問的通信算法流程圖

4、 結語

      本文針對煤礦安全生產的需要，設計了基于RFID技術的礦井定位系統。為了提高系統的可靠性，減小防爆安全認證的難度，設計中使用高集成度芯片，以減少分立元件的數量。在讀寫器中實現了基于最新的ISO／IEC 18000—6c國際標準協議的軟件設計，不僅減小了沖突發生的概率，而且大大提高了讀寫器CPU的效率。讀寫器與上位機的通信使用了可靠性較高、礦井中廣泛使用的CAN總線技術，使地面監控室可以及時了解井下的工作狀況。

--------------------------------------------------------
